Акриловая краска для камня и кирпича Malare

Краска Malare для камня и кирпича — это специализированный водный лакокрасочный материал на модифицированной акриловой основе, предназначенный для защитно-декоративного окрашивания камня, кирпича и иных видов минеральных поверхностей

Область применения:

✔ Для внутренних и наружных работ по минеральным поверхностям
✔ Наносится на бетонные, кирпичные, монолитные и оштукатуренные поверхности, гипсокартонные и гипсоволокнистые плиты

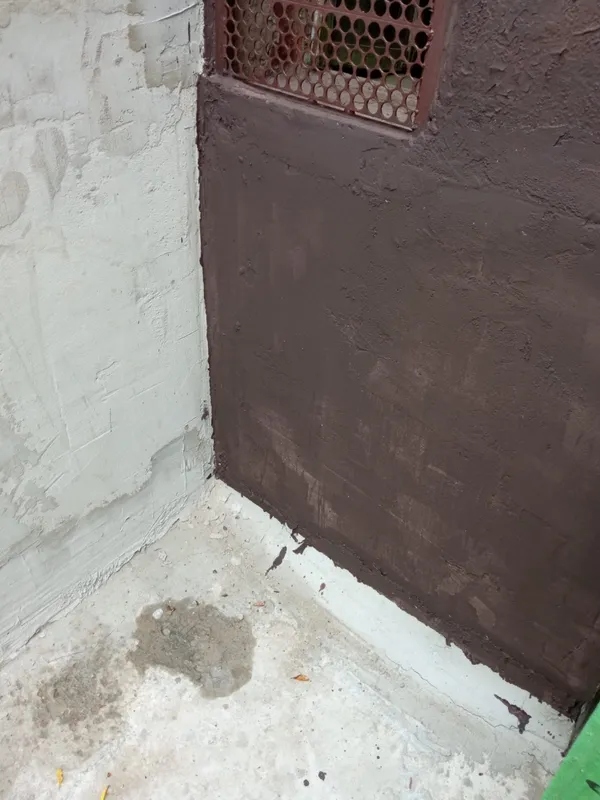

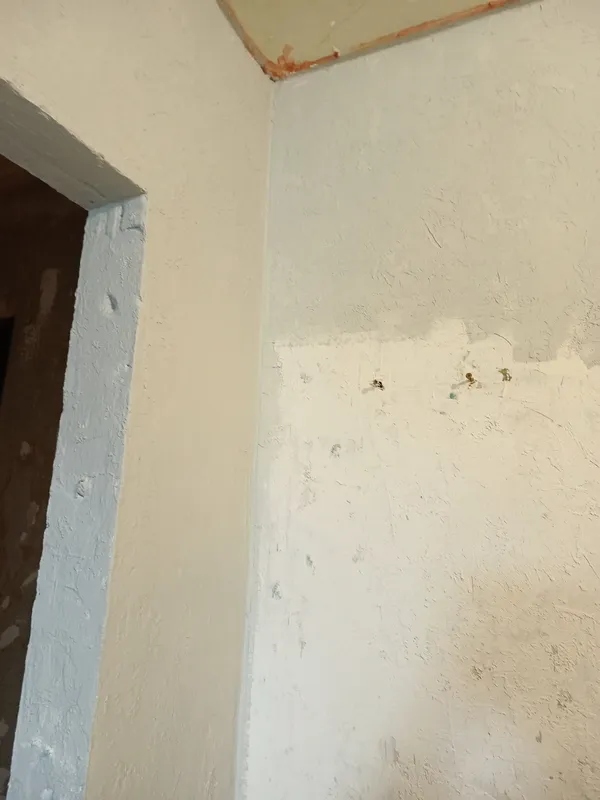

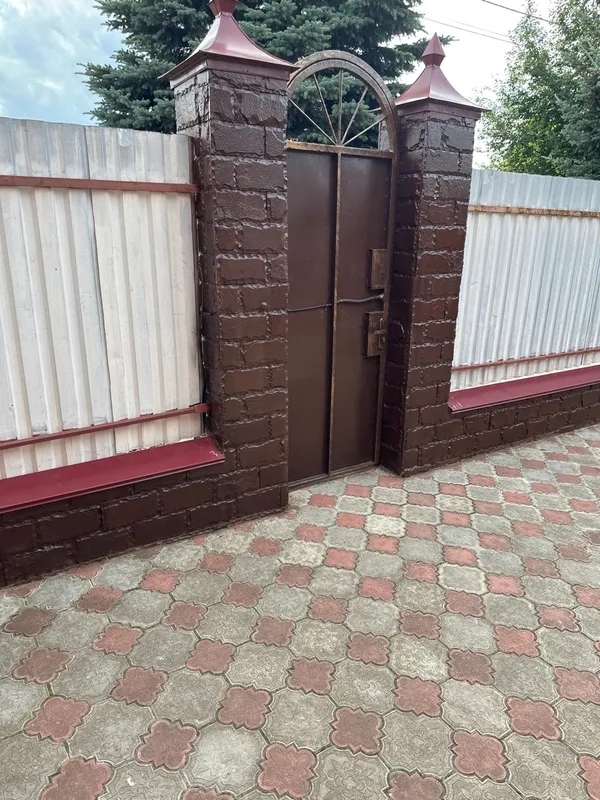

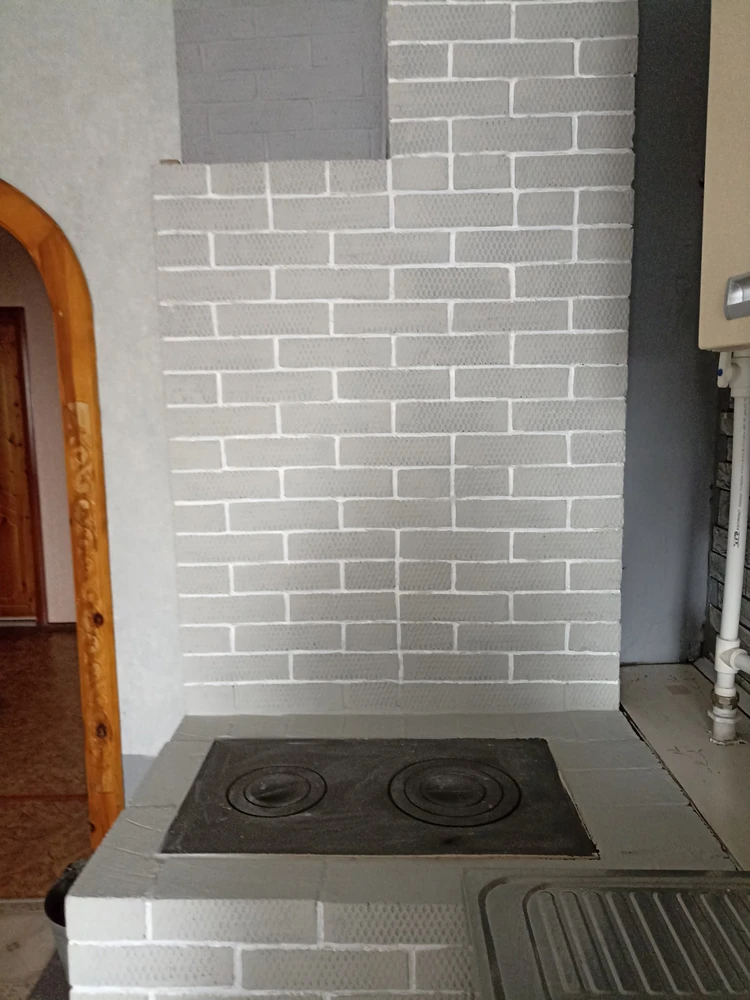

✔ Широко применяется для окрашивания заборов, стен, фасадов, памятников, столешниц и иных каменных и кирпичных изделий

Преимущества:

✔ Обладает высокой устойчивостью к атмосферным воздействиям и выцветанию
✔ Формирует грязеотталкивающее и самоочищающиеся покрытие
✔ Высокая УФ-стойкость покрытия
✔ Не содержит органических растворителей, без запаха
✔ Выполнена из современных отечественных компонентов сырья
✔ Соответствует требованиям ГОСТ Р 52020-2003

Характеристики:

• Норма расхода: расход на один слой: до 12 м2/л по гладким поверхностям, на рельефные поверхности не нормируется
• База: база АА, база С
• Колеровка: колеровка проводится по любым каталогам цветов (база АА колеруется в светлые пастельные тона, база С колеруется в насыщенные яркие тона)
• Инструмент: кисть, валик, распылитель
• Степень блеска: матовая
• Время высыхания: при температуре 25±2 °C и относительной влажности 50±5 %:
– 45-60 минут до нанесения 2-го слоя
– 120 минут до полного высыхания
• Условная вязкость: по вискозиметру ВЗ-246 с диаметром сопла 4 мм при температуре 20±2 °C – 270-300 секунд (база АА), 300-350 секунд (база С)
• Плотность: база АА – 1,36 гр/см3, база С – 1,1 гр/см3
• Сухой остаток: около 55 % в зависимости от количества пигмента в результате колеровки
• Стойкость к истиранию: 1 класс стойкости к истиранию по стандарту ISO 11998 / DIN EN 13 300
• Цвет: база АА – белый (может использоваться в качестве белой краски), база С – полупрозрачный (предназначен только для колеровки)
• Упаковочные размеры: 1 кг, 2 кг, 10 кг; краска упаковывается в высококачественные пластиковые ведра, гарантирующие сохранность свойств материала

Инструкция по применению:

• Подготовка поверхности: поверхность должна быть сухой и чистой; для формирования качественного и долговечного покрытия рекомендуем провести санацию, подготовку и укрепление поверхности
Неокрашенная поверхность:
– отмыть грязь, жир, разводы воды
– при наличии плесени и грибков очистить поверхность щеткой или скребком, а затем обработать санатором с биоактивными компонентами
– покрыть поверхность грунтовкой профессиональной глубокого проникновения
Ранее окрашенная поверхность:
– побелку и старую краску удалить скребком, поверхность промыть, затем просушить
– обработать поверхность грунтовкой профессиональной глубокого проникновения
– устранить неровности и дефекты шпатлевкой на акриловой основе; после высыхания отшлифовать поверхность, удалить пыль; зашпатлеванные участки загрунтовать
• Подготовка материала: перед применением необходимо тщательно перемешать строительным миксером или низкооборотистой дрелью с насадкой (не менее 2 мин) – до полного исчезновения осадка и однородности по всему объему, после чего выдерживается в течение примерно 10 минут до исчезновения воздуха из материала
• Условия при окраске: температура воздуха – не ниже +5 °С; относительная влажность – не выше 80%
• Окраска: перед применением тщательно перемешать; наносить кистью, валиком, краскораспылителем; при необходимости добавить разбавитель для красок и лаков на водной основе, но не более 10% от общего объема краски; для получения наилучшего результата рекомендуется наносить краску в два слоя
• Инструмент: сопло краскораспылителя 1,3–2,0 мм; кисть с натуральной щетиной/полусинтетическая (для углов, примыканий, малых и труднодоступных площадей); валик из полиамида/полиакрила/меха – длина ворса от 5 (для гладких поверхностей) до 22 мм (для рельефных поверхностей), поролона для слабовпитывающих гладких поверхностей; после использования инструмент промыть теплой водой
• Уход за окрашенной поверхностью: избегать применения моющих средств и сильной очистки свежеокрашенной поверхности, свежее покрытие достигает своей окончательной твердости и стойкости в течение 2 недель после окраски
