Акрилсополимерная краска для дорожной разметки Malare АК-511

Краска Malare АК-511 — это специализированный лакокрасочный материал на модифицированной акрилсополимерной основе, предназначенный для предприятий, занимающихся дорожным строительством, ремонтом, а также обслуживанием дорожных покрытий
Область применения:
✔ Применяется для наружных и внутренних работ
✔ Подходит для нанесения на бетонные поверхности, включая дорожные покрытия, полы в промышленных и коммерческих зонах, а также для окрашивания пола в гараже

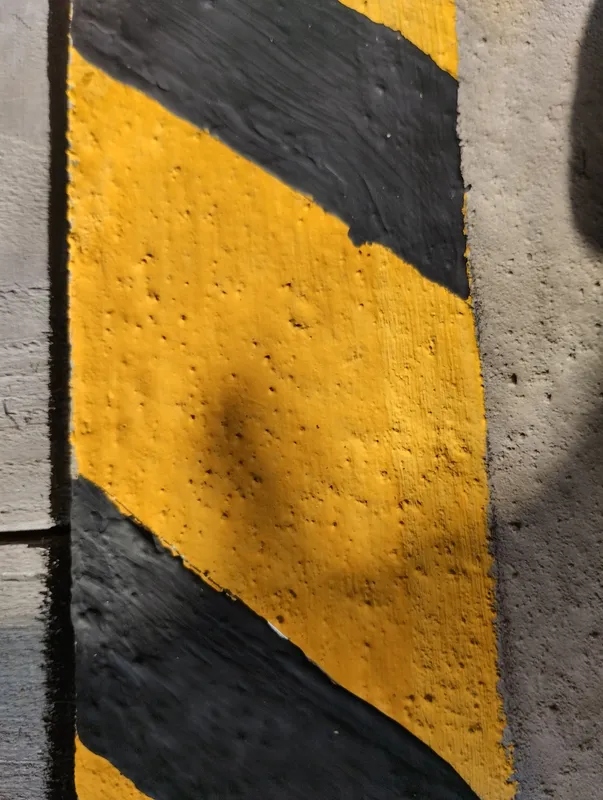

✔ Широко применяется для окрашивания полов, асфальтового дорожного покрытия, лестниц, уличной мебели, заборов и других изделий из бетона, металла
Преимущества:
✔ Матовая поверхность обеспечивает отличную видимость, снижает блики от солнечного света и фар автомобилей, а также обладает противоскользящими свойствами
✔ Быстрое высыхание — минимизируется время простоя, что особенно важно при проведении работ на дорогах, в гаражах и в общественных местах
✔ Обеспечивает длительный срок службы разметки и окрашенных поверхностей даже в условиях интенсивного автомобильного и пешеходного движения
Характеристики:
• Степень перетира: 10–30 мкм
• Внешний вид: ровная однородная поверхность, без морщин и подтёков
• По вискозиметру ВЗ–246 с диаметром сопла 4 мм при температуре (20,0±0,5) ºС, 60 сек–130 сек
• Эластичность пленки: при изгибе не более 1 мм
• Адгезия: 1 балл
• Стойкость пленки к статическому воздействию воды или 3% раствора NaCl не менее 72 ч и трансформаторного масла 48 ч при температуре (20±2) ºС
• Плотность: 1,25-1,35 гр/см3
• Норма расхода на один слой: до 200-250 г/м2 по гладким подготовленным поверхностям (расход на рельефные поверхности не нормируется)
• Колеровка: колеруется в цвета каталога RAL
• Степень блеска: матовая или глянцевая
• Стойкость к истиранию: 1 класс стойкости к истиранию по стандарту ISO 11998 / DIN EN 13 300
• Упаковочные размеры: 1.25 кг, 2.5 кг, 12.5 кг, 20 кг; Упаковывается в высококачественные металлические ведра, гарантирующие сохранность свойств материала
• Сухой остаток: 50-55 % (зависит от количества пигмента после колеровки)
• Толщина 1 слоя после сушки: 35–45 мкм
• Время высыхания:
– при температуре (20±0.5) ºС относительной влажности 50±5 %: – не более 30 минут (при нанесении холодной эмали время увеличивается)
– 60 минут: до нанесения 2-го или 3-го слоя
– 1 сутки: до полного высыхания покрытия
– до 30 суток: окончательный набор прочности
• Разбавитель: OrtoPlus, ортоксилол, ксилол
Инструкция по применению:
• Подготовка поверхности: поверхность должна быть сухой и чистой; для формирования качественного и долговечного покрытия, согласно системе нанесения материалов Malare, рекомендуем провести подготовку поверхности: очистить от остатков старого лакокрасочного покрытия, жира, масел, грязи и ржавчины (пескоструйным или гидропескоструйным аппаратом, стальной щёткой), в соответствии с ГОСТ 9.402; замасленные поверхности следует обезжирить
• Подготовка материала: перед применением необходимо тщательно перемешать строительным миксером или низкооборотистой дрелью с насадкой (не менее 2 минут) — до полного исчезновения осадка и однородности по всему объёму, после чего выдерживается в течение примерно 10 минут до исчезновения воздуха из материала; при использовании распылителя может быть осуществлено разбавление до 10% по массе
• Условия при окраске: нанесение покрытия производится при температуре от –20 °С до +35 °С и относительной влажности воздуха не более 80% методами пневматического распыления, кистью, валиком
• Окраска: перед применением тщательно перемешать (изменение вязкости и образование осадка при хранении не является браковочным показателем); рекомендованные технологические режимы окрашивания:
– кисть, валик (разбавление не требуется)
– безвоздушное распыление (разбавление не требуется): диаметр сопла: 0,011 – 0,019 дюйма (0,27 – 0,47 мм), давление 10 – 20 МПа (100 – 200 бар)
– пневматическое распыление (разбавление до 10% по массе): диаметр сопла 1,4 – 1,8 мм, давление 0,3 – 0,4 МПа (3 – 4 бар)
• Очистка инструментов: инструмент промыть растворителем
• Уход за окрашенной поверхностью: производить очистку только после полной полимериз
