Акрилсополимерная краска 3 в 1 для металлических поверхностей Malare FASTCORR

Краска 3 в 1 Malare FASTCORR — это быстросохнущая краска для металла с профессиональной антикоррозионной защитой; превосходное решение для тех, кто хочет обеспечить надёжную и долговечную защиту металлических конструкций

Область применения:

✔ Применяется для внутренних и наружных работ по металлическим поверхностям
✔ Предназначена для защитно–декоративного окрашивания чистых металлов и с поверхностными следами коррозии
✔ Рекомендуется для окрашивания черных и цветных металлов

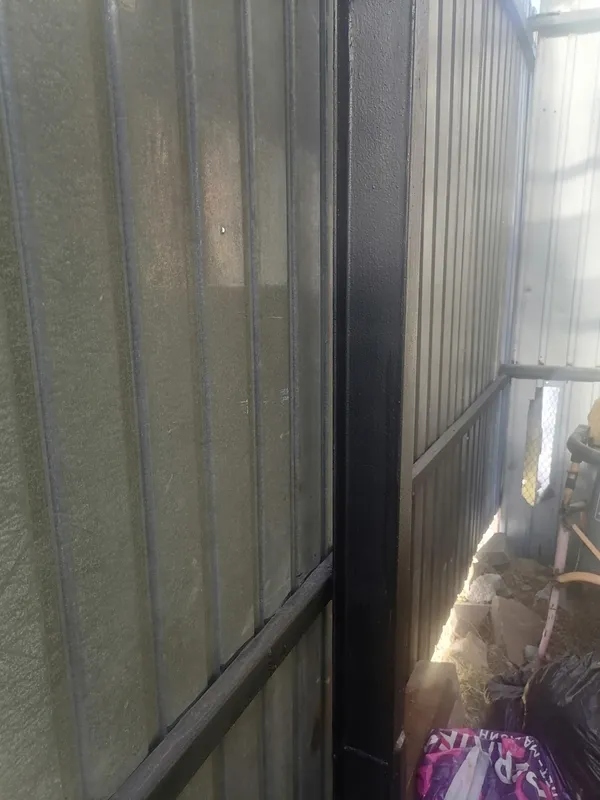

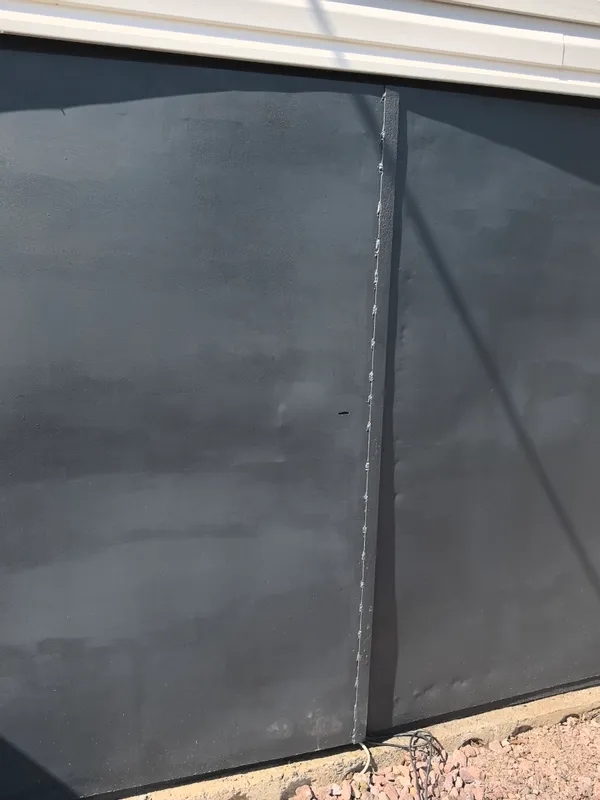

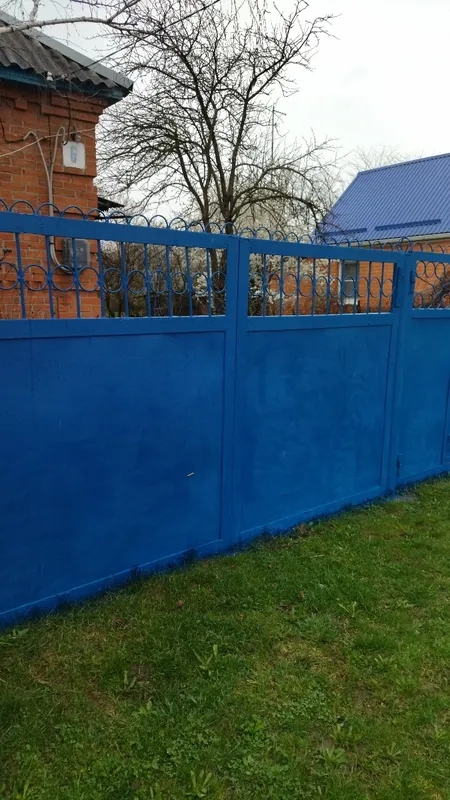

✔ Широко применяется для окрашивания металлоконструкций, строительной, железнодорожной, сельскохозяйственной спецтехники, трубопроводов, ограждений, заборов, крыш, гаражей, станков, кранов и задвижек, кованных изделий, сейфов, стеллажей, железобетонных конструкций, элементов кровли, иных металлических изделий

Преимущества:

✔ Промышленная антикоррозионная защита — двухступенчатая комбинация ингибиторов и фосфатов продлевает срок службы металла (на 25% лучше аналогов)
✔ Быстрое высыхание — сокращает время работ (на 20% быстрее по сравнению с обычными составами)
✔ Устойчивость к истиранию — защищает от механических повреждений
✔ УФ-защита — предотвращает выцветание

Характеристики:

• Степень перетира: 10–30 мкм
• Внешний вид: ровная однородная поверхность, без морщин и подтёков
• Условная вязкость: по вискозиметру ВЗ-246 с диаметром сопла 4 мм при температуре 20 ± 0,5 °С — 100–130 секунд
• Эластичность пленки: при изгибе не более 1 мм
• Адгезия: 1 балл
• Стойкость покрытия: стойкость плёнки к статическому воздействию воды или 3%-го раствора NaCl не менее 72 часов и трансформаторного масла 48 часов при температуре 20 ± 0,5 °С
• Плотность: 1,25–1,35 г/см³
• Норма расхода на один слой: до 150–170 г/м² по гладким подготовленным поверхностям (расход на рельефные поверхности не нормируется)
• Колеровка: колеруется в цвета каталога RAL
• Степень блеска: матовая или глянцевая
• Толщина 1 слоя после сушки: 35–45 мкм
• Упаковочные размеры: матовые тары: 0,8 кг / 1,25 кг / 2,5 кг / 12,5 кг / 20 кг; глянцевые тары: 1 кг / 2 кг / 10 кг / 18 кг; упаковывается в высококачественные металлические вёдра, гарантирующие сохранность свойств материала
• Сухой остаток: 50-55 % (зависит от количества пигмента после колеровки)
• Время высыхания:
— при температуре 20 ± 0,5 °С и относительной влажности 50 ± 5 % не более 45 минут (при нанесении холодной эмали время увеличивается)
— 45–60 минут: до нанесения 2-го или 3-го слоя
— 1 сутки: до полного высыхания покрытия
— до 30 суток: окончательный набор прочности
• Разбавитель: OrtoPlus, ортоксилол, ксилол

Инструкция по применению:

• Подготовка поверхности: поверхность должна быть сухой и чистой; для формирования качественного и долговечного покрытия, согласно системе нанесения материалов Malare, рекомендуем провести подготовку поверхности: очистить от остатков старого лакокрасочного покрытия, жира, масел, грязи и ржавчины (пескоструйным или гидропескоструйным аппаратом, стальной щёткой), в соответствии с ГОСТ 9.402; замасленные поверхности следует обезжирить
• Подготовка материала: перед применением необходимо тщательно перемешать строительным миксером или низкооборотистой дрелью с насадкой (не менее 2 минут) — до полного исчезновения осадка и однородности по всему объёму, после чего выдерживается в течение примерно 10 минут до исчезновения воздуха из материала; при использовании распылителя может быть осуществлено разбавление до 10% по массе
• Условия при окраске: нанесение покрытия производится при температуре от от –20 °С до +35 °С и относительной влажности воздуха не более 80% методами пневматического распыления, кистью, валиком
• Окраска: перед применением тщательно перемешать (изменение вязкости и образование осадка при хранении не является браковочным показателем); рекомендованные технологические режимы окрашивания:
— кисть, валик (разбавление не требуется)
— безвоздушное распыление (разбавление не требуется): диаметр сопла: 0,011 – 0,019 дюйма (0,27 – 0,47 мм), давление 10 – 20 МПа (100 – 200 бар)
— пневматическое распыление (разбавление до 10% по массе): диаметр сопла 1,4 – 1,8 мм, давление 0,3 – 0,4 МПа (3 – 4 бар)
• Очистка инструментов: инструмент промыть растворителем
• Уход за окрашенной поверхностью: производить очистку только после полной полимеризации покрытия (до 30 дней после окрашивания) осторожной промывкой водой под давлением без применения моющих средств
