Покрасочные работы летом и зимой: как температура и влажность влияют на результат
Температура и влажность влияют на покраску сильнее, чем принято думать. Одна и та же краска на одной и той же поверхности даст разный результат в июле и в январе, в сухой день и в сырую погоду. Понимание этих факторов помогает избежать дефектов, которые проявляются уже после высыхания.
ЧТО ТАКОЕ ДОПУСТИМЫЕ УСЛОВИЯ НАНЕСЕНИЯ
У каждой краски есть диапазон условий, в которых она работает корректно. Эти параметры указываются в техническом паспорте материала: минимальная и максимальная температура нанесения, допустимая влажность воздуха и основания, требования к точке росы.

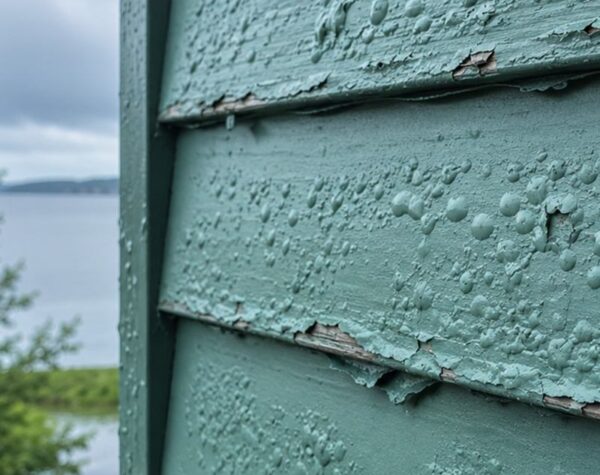

Нарушение этих условий не всегда заметно сразу. Краска может выглядеть нормально после нанесения, но через несколько недель начать отслаиваться, пузыриться или терять цвет. Причина — в том, что плёнка не сформировалась корректно из-за неподходящих условий.
ОСНОВНЫЕ ВИДЫ ПРОБЛЕМ ПО УСЛОВИЯМ

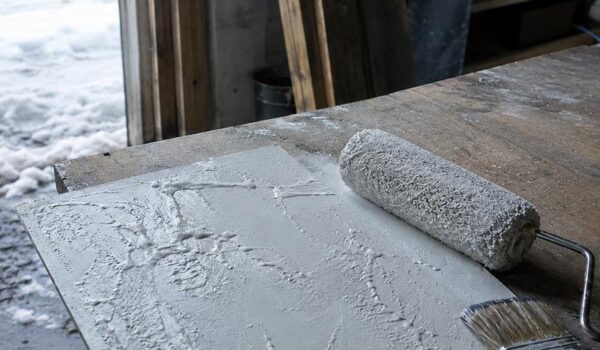

При температуре ниже допустимого минимума замедляется или останавливается процесс плёнкообразования. Водно-дисперсионные краски при нанесении в холоде не образуют сплошной плёнки — частицы полимера не успевают слипнуться. Результат — хрупкое, легко осыпающееся покрытие. Для большинства водных красок минимальная температура нанесения +5°С, для двухкомпонентных составов — +10–15°С.
При жаре краска высыхает слишком быстро — быстрее, чем успевает выровняться. На поверхности появляются видимые следы от валика, неравномерный цвет, разводы. Особенно это заметно при покраске под прямыми солнечными лучами — поверхность нагревается дополнительно, и краска схватывается буквально за секунды.

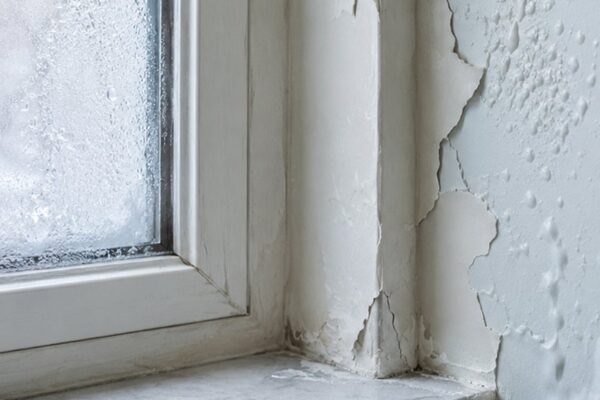

Влага в воздухе замедляет высыхание и нарушает адгезию. При влажности выше 80–85% водно-дисперсионные краски сохнут значительно дольше, а алкидные могут вообще не высохнуть нормально. На металлических поверхностях высокая влажность создаёт конденсат — краска наносится поверх влаги и отслаивается.
Это температура, при которой влага из воздуха начинает конденсироваться на поверхности. Если температура основания близка к точке росы, на нём образуется невидимая плёнка влаги. Краска, нанесённая в таких условиях, не даёт нормальной адгезии. Это особенно актуально при покраске металла на улице ранним утром или вечером.
ГДЕ И В КАКИХ УСЛОВИЯХ ПРОБЛЕМЫ ПРОЯВЛЯЮТСЯ ЧАЩЕ ВСЕГО
Уличные работы в межсезонье — зона повышенного риска. Температура в течение дня может меняться на 10–15 градусов, влажность резко возрастает к вечеру. Краска, нанесённая в подходящих утренних условиях, может досыхать уже при неподходящей температуре.

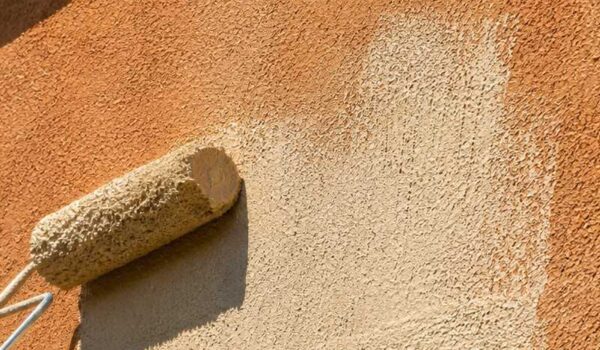

Фасадные работы летом в южных регионах — другой проблемный сценарий. Поверхность нагревается до 50–60°С на солнце, краска схватывается мгновенно, и добиться равномерного покрытия без специальных добавок крайне сложно.
Покраска в неотапливаемых помещениях зимой — частая ошибка в частном строительстве. Температура кажется приемлемой — плюс 3–4°С — но для большинства водных красок этого недостаточно.
КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ УСЛОВИЙ НАНЕСЕНИЯ
- Температура воздуха и основания. Оба параметра важны — поверхность может быть холоднее воздуха, особенно металл на улице. Температуру основания измеряют отдельно.
- Относительная влажность воздуха. Для большинства красок допустимый диапазон — до 80%. При более высокой влажности нанесение не рекомендуется.
- Точка росы. Температура основания должна быть как минимум на 3°С выше точки росы. Этот параметр особенно важен при антикоррозионной окраске металла.
- Время высыхания. Меняется в зависимости от условий. При низкой температуре и высокой влажности краска сохнет значительно дольше, чем указано в паспорте. Нанесение следующего слоя до полного высыхания предыдущего — одна из главных причин дефектов.
ЧАСТЫЕ ОШИБКИ И ЗАБЛУЖДЕНИЯ
«Краска высохнет — всё выровняется». Дефекты, возникшие из-за неподходящих условий нанесения, не исчезают после высыхания. Разводы, полосы, неравномерный цвет остаются.
«Зимой можно красить, если температура выше нуля». Для большинства водных красок +1–2°С — недостаточно. Минимальная температура нанесения +5°С, и это нижняя граница, а не норма.
«Летом краска сохнет быстрее — значит, можно наносить следующий слой раньше». Быстрое высыхание на поверхности не означает полного высыхания в глубину. Нанесение следующего слоя на непросохший предыдущий даёт межслойные дефекты.
«Конденсат высохнет сам, можно красить». Невидимая влага на поверхности остаётся даже когда конденсат визуально исчез. Металл нужно прогреть или дождаться, пока температура поверхности поднимется достаточно выше точки росы.
Температура и влажность — не второстепенные факторы при покраске, а условия, которые напрямую влияют на качество покрытия. Слишком холодно, слишком жарко, слишком влажно — в каждом из этих случаев плёнка формируется с нарушениями, которые проявятся позже. Проверить допустимые условия нанесения в техническом паспорте материала — простой шаг, который предотвращает большинство проблем.
